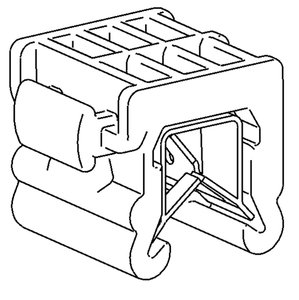

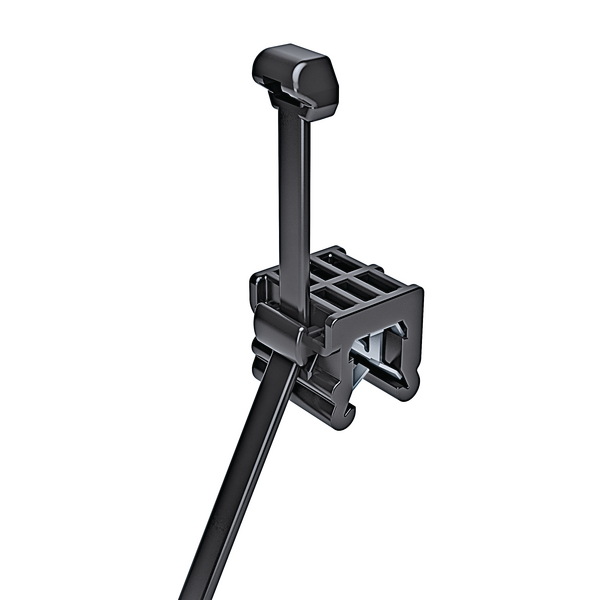

Johdinside kiinnitysankkurilla reunakiinnitykseen, ulkopuolisella hammastuksella, Ø1.0-45.0mm, musta, 500kpl
Nimikenumero 156-00006 | T50ROSEC23-PA66HS/PA66HIRHS-BK | Yksityiskohdat

T50ROSEC23 - sidonta paneelin reunan suuntaisesti.

2-osainen rakenne
Toimitetaan johdinside esiasennettuna kiinnitysankkuriin
Helppo kiinnittää painamalla paneelin reunaan käsin
Nipun minimihalkaisija 1,0 mm
Paneelin paksuus 3 mm - 6 mm

Näytä enemmän

Lisää seurantalistaan

Etsi jakelija läheltäsi

Lataukset CAD-Download

Muita saman tuoteryhmän tuotteita:

Johdinsiteet reunakiinnitysankkurilla >

Perustiedot

Käyttöalue	Soveltuu käyttökohteisiin, joissa kiinnitysreikiä ei voida porata tai käyttölämpötilat ja ympäristöolosuhteet estävät tarrakiinnityksen. Kun johdinside on sidottu kaapelin ympärille, kiinnitysankkuri kiinnitetään paikoilleen. Rakenne on nopea asentaa ja säästää kustannuksia.
01_Tuoteotsikko 2	EdgeClip-sarja, 3,0 mm - 6,0 mm, sidonta ankkurin sivulta
Avattava lukko-osa (K/E)	Ei
Edut	ohuille nipuille
GLOBAL PART DESCRIPTION	T50ROSEC23-PA66HS/PA66HIRHS-BK
Johdinside	Polyamidi 6.6 lämpöstabiloitu (PA66HS)
Kiinnitystapa	Reunakiinnitysankkuri, sidonta ankkurin sivulta, 2-osainen
Pakkaustyyppi	Pussi
Tuotetunnus	T50ROSEC23
Väri	Musta (BK)
org.mozilla.javascript.Undefined@0	YES
Kiinnike	Polyamidi 6.6 modifioitu, lämpöstabiloitu (PA66HIRHS)

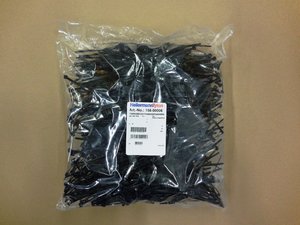

Pakkaus	500kpl
org.mozilla.javascript.Undefined@0	2
Kuvaus	Tuoteohjelmassamme on laaja valikoima johdinsiteitä reunakiinnitysankkurilla.Rreunakiinnitysankkuri on helppo asentaa painamalla se 3,0 - 6,0 mm paksuun paneelin reunaan. Kiinnike pysyy tukevasti paikoillaan karkaistusta metalllista valmistetun kiinnitysrakenteensa ansiosta. Kiinnityreikä ei tarvita. EdgeClip-sarja tarjoaa kiinnitysratkaisuja useisiin eri kohteisiin. Johdinsiteet reunakiinnitysankkurilla toimitetaan esiasennettuina (johdinside valmiina kiinnitysankkurissa), valmiina asennettaviksi käyttökohteeseen. Toimitetaan OS-sarjan johdinsiteellä joissa sidenauhan ulkopuolinen hammastus.
Materiaali	Polyamidi 6.6 lämpöstabiloitu (PA66HS), Polyamidi 6.6 modifioitu, lämpöstabiloitu (PA66HIRHS)
Rakenne	Ulkopuolisella hammastuksella
Suos. työkalu	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
Tuoteryhmä	Johdinsiteet reunakiinnitysankkurilla

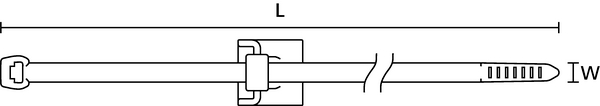

Tuotteen mittatiedot


Korkeus (H)	1.3mm
Korkeus (H2)	14.6mm
Leveys (W)	4.6mm
Leveys (W2)	15.9mm
Min.vetolujuus	225N
Nipun maks. ∅	45.0mm
Nipun min. ∅	1.0mm
Nipun Ø (mm)	1.0-45.0mm
Paino ilman pakkausta	0.00349kg
Paksuus (T)	1.3mm
Paneelin paksuus	3 - 6 mm
Paneelin paksuus	0.1 - 0.2 "
Pituus (L)	200.0mm
Pituus (L2)	14.8mm

Lataukset

Hyväksynnät

org.mozilla.javascript.Undefined@0	Kyllä
Kiinnikkeen käyttölämpötila	-40 °C - +105 °C
Käyttölämpötila-alue - °C	-40 °C - +105 °C
Natonumero	5975-12-389-0337
Spesifikaatiot
org.mozilla.javascript.Undefined@0	Ei
Materiaalin paloluokka	UL94 HB
ROHS Yhdenmukaisuus	Kyllä

Logistiikka- ja pakkaustiedot


Alkuperämaa	DE
EAN / GTIN	4031026240008
Pakkauskoko 1 - korkeus (m)	0.05m
Pakkauskoko 1 - leveys (m)	0.31m
Pakkauskoko 1 - lukumäärä	500
Pakkauskoko 1 - paino (kg)	1.781664kg
Pakkauskoko 1 - pakkaustyyppi	Pussi
Pakkauskoko 1 - pituus (m)	0.12m
Pakkauskoko 1 - tilavuus	0.00186m³
Pakkauskoko 3 - korkeus (m)	0.368m
Pakkauskoko 3 - leveys (m)	0.386m
Pakkauskoko 3 - lukumäärä	3000
Pakkauskoko 3 - paino (kg)	11.509984kg
Pakkauskoko 3 - pakkaustyyppi	Kartonki
Pakkauskoko 3 - pituus (m)	0.584m
Pakkauskoko 3 - tilavuus	0.083m³
Pakkauskoko 4 - korkeus (m)	1.248m
Pakkauskoko 4 - leveys (m)	0.8m
Pakkauskoko 4 - lukumäärä	36000
Pakkauskoko 4 - paino (kg)	159.144kg
Pakkauskoko 4 - pakkaustyyppi	Lava
Pakkauskoko 4 - pituus (m)	1.2m
Pakkauskoko 4 - tilavuus	1.198m³
Tullinimike	39269097
