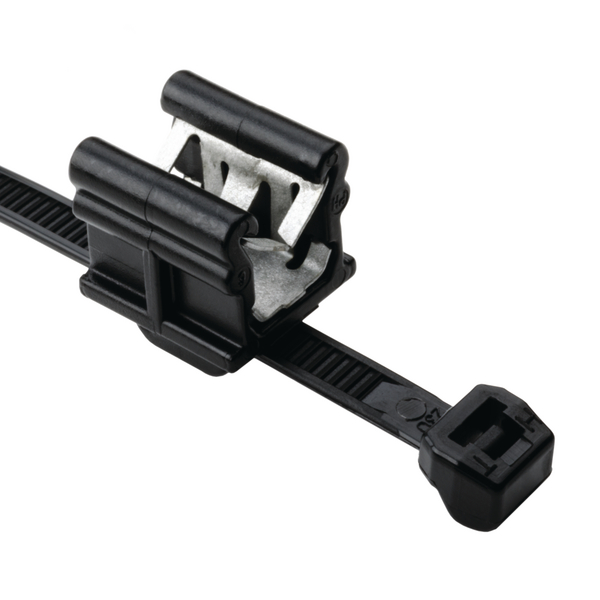

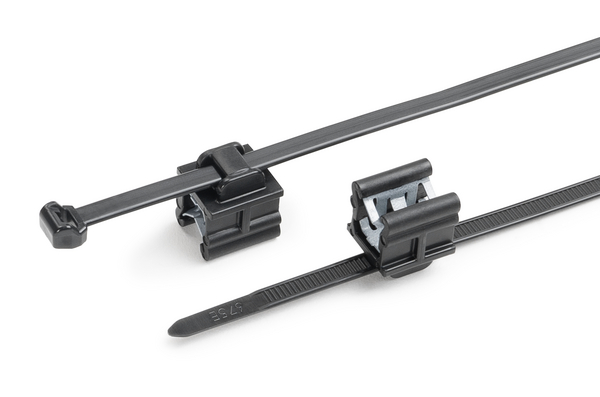

Johdinside kiinnitysankkurilla reunakiinnitykseen, ulkopuolisella hammastuksella, ∅1.0-45.0mm, musta, 500kpl
Nimikenumero 156-04602 | T50ROSEC19-PA66HS/PA66HIRHS-BK | Yksityiskohdat

2-osainen rakenne
Toimitetaan johdinside esiasennettuna kiinnitysankkuriin
Helppo kiinnittää painamalla paneelin reunaan käsin
Nipun minimihalkaisija 1,0 mm
Paneelin paksuus 3 mm - 6 mm

Näytä enemmän

Lisää seurantalistaan

Etsi jakelija läheltäsi

Lataukset CAD-Download Datalehti

Muita saman tuoteryhmän tuotteita:

Johdinsiteet reunakiinnitysankkurilla >

Perustiedot

Käyttöalue	Soveltuu käyttökohteisiin, joissa kiinnitysreikiä ei voida porata tai käyttölämpötilat ja ympäristöolosuhteet estävät tarrakiinnityksen. Kun johdinside on sidottu kaapelin ympärille, kiinnitysankkuri kiinnitetään paikoilleen. Rakenne on nopea asentaa ja säästää kustannuksia.
Avattava lukko-osa (K/E)	Ei
Edut	ohuille nipuille
GLOBAL PART DESCRIPTION	T50ROSEC19-PA66HS/PA66HIRHS-BK
Johdinside	Polyamidi 6.6 lämpöstabiloitu (PA66HS)
Kiinnike	Polyamidi 6.6 modifioitu, lämpöstabiloitu (PA66HIRHS)
Kiinnitystapa	Reunakiinnitysankkuri, sidonta ankkurin päältä, 2-osainen
Kuvaus	Tuoteohjelmassamme on laaja valikoima johdinsiteitä reunakiinnitysankkurilla. Reunakiinnitysankkuri on helppo asentaa painamalla se 3,0 - 6,0 mm paksuun paneelin reunaan. Kiinnike pysyy tukevasti paikoillaan karkaistusta metalllista valmistetun kiinnitysrakenteensa ansiosta. Kiinnityreikä ei tarvita. EdgeClip-sarja tarjoaa kiinnitysratkaisuja useisiin eri kohteisiin. Johdinsiteet reunakiinnitysankkurilla toimitetaan esiasennettuina (johdinside valmiina kiinnitysankkurissa), valmiina asennettaviksi käyttökohteeseen. Toimitetaan OS-sarjan johdinsiteellä joissa sidenauhan ulkopuolinen hammastus.
Lyhyt kuvaus (Distribution - BMEcat)	Johdinside reunakiinnitysankkurilla 200 x 4,6 mm, 3-6 mm paneelin paksuudelle, musta
Materiaali	Polyamidi 6.6 lämpöstabiloitu (PA66HS), Polyamidi 6.6 modifioitu, lämpöstabiloitu (PA66HIRHS)
Pakkaus	500kpl
Pakkaustyyppi	Pussi
Rakenne	Ulkopuolisella hammastuksella
Tuoteperhe	EdgeClip-sarja, 3,0 mm - 6,0 mm, sidonta ankkurin päältä
Tuoteryhmä	Johdinsiteet reunakiinnitysankkurilla
Tuotetunnus	T50ROSEC19
Tuotetunnus	156-04602
Väri	Musta (BK)

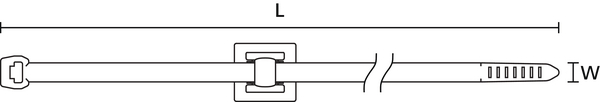

Tuotteen mittatiedot


Korkeus (H)	1.3mm
Korkeus (H2)	17.8mm
Leveys (W)	4.6mm
Leveys (W2)	14.0mm
Min.vetolujuus	225N
Nipun maks. ∅	45.0mm
Nipun min. ∅	1.0mm
Nipun Ø (mm)	1.0-45.0mm
Paino ilman pakkausta	0.003288kg
Paksuus (T)	1.3mm
Paneelin paksuus	3 - 6 mm
Paneelin paksuus	0.1 - 0.2 "
Pituus (L)	200.0mm
Pituus (L2)	14.8mm

Lataukset

Hyväksynnät

Kiinnikkeen käyttölämpötila	-40 °C - +105 °C
Käyttölämpötila-alue - °C	-40 °C - +105 °C
Materiaalin paloluokka	UL94 HB
ROHS Yhdenmukaisuus	Kyllä
Spesifikaatiot
Vaaralliset aineet	Ei

Logistiikka- ja pakkaustiedot


Alkuperämaa	DE
EAN / GTIN	4031026230054
Pakkauskoko 1 - korkeus (m)	0.2m
Pakkauskoko 1 - leveys (m)	0.545m
Pakkauskoko 1 - lukumäärä	500
Pakkauskoko 1 - paino (kg)	1.687597kg
Pakkauskoko 1 - pakkaustyyppi	Pussi
Pakkauskoko 1 - pituus (m)	0.47m
Pakkauskoko 1 - tilavuus	0.05123m³
Pakkauskoko 3 - korkeus (m)	0.368m
Pakkauskoko 3 - leveys (m)	0.386m
Pakkauskoko 3 - lukumäärä	3000
Pakkauskoko 3 - paino (kg)	10.945582kg
Pakkauskoko 3 - pakkaustyyppi	Kartonki
Pakkauskoko 3 - pituus (m)	0.584m
Pakkauskoko 3 - tilavuus	0.083m³
Pakkauskoko 4 - korkeus (m)	1.248m
Pakkauskoko 4 - leveys (m)	0.8m
Pakkauskoko 4 - lukumäärä	36000
Pakkauskoko 4 - paino (kg)	152.376kg
Pakkauskoko 4 - pakkaustyyppi	Lava
Pakkauskoko 4 - pituus (m)	1.2m
Pakkauskoko 4 - tilavuus	1.198m³
Tullinimike	39269097
