Haaroituspääte muotokappaleet, 2-haarainen
Nimikenumero 402-19150 | 219-1-B8W3-PO-X-BK Yksityiskohdat

  • Haaroituspääte muotokappale
  • Vedonpoistoon ja mekaaniseen suojaukseen
  • Ohjelmassa myös liimalliset versiot, sisäpuolinen liima muodostaa nestetiiviin asennuksen
Käyttöalue Kutistemuovihaaroituspäätteet on valmistettu ristisilloitetusta ja paloa hidastavasta polyolefiinista. Liimalla varustettuna ne vähentävät haaroitukseen kohdistuvaa vetoa ja rasitusta. Saatavana 2-, 3-, 4-, 5- ja 6-haaraisena.
01_Tuoteotsikko 2 Helashrink 200-sarja
GLOBAL PART DESCRIPTION 219-1-B8W3-PO-X-BK
Kutistussuhde 3:1
Materiaali Polyolefiini, ristisilloitettu (PO-X)
Pakkaus 1kpl
Pakkaustyyppi kpl
Rakenne 2-johtimisille kaapeleille
Suos. työkalu H6100, E4500, CHG900
Tuoteryhmä Haaroituspääte muotokappaleet, 2-haarainen
Tuotetunnus 219-1-B8W3
Väri Musta (BK)

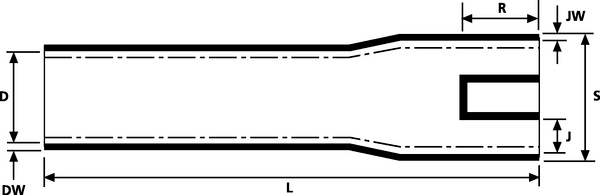

HW ± 20 % 3.8mm
JW ± 20 % 3.8mm
Johdinkoko (mm²) 180-400mm
Kutistamaton ∅ (D) 87.0mm
Maks. ∅ kutistettuna (d) 38.1mm
Nipun maks. ∅ 400.0mm
Nipun min. ∅ 185mm
P ± 10 % 141.5mm
R ± 10 % 42.5mm
S nimellis 44mm
S ± 10 % 44mm
Taipuisuus Puolijäykkä
ØH maks. b 38.1mm
ØH min. a 87mm
ØJ maks. b 12.7mm
ØJ min. a 43mm
ØK min. a 43mm
∅K maks. b 12.7mm
Spesifikaatiot
org.mozilla.javascript.Undefined@0 ASTM D2671
Käyttölämpötila-alue - °C -55 °C - +80 °C
Liima W3
Läpilyöntilujuus 15kV/mm
Materiaalin paloluokka ASTM D635
Min. kutistuslämpötila - °C +135 °C
ROHS Yhdenmukaisuus Kyllä
Alkuperämaa GB
EAN / GTIN 5022660447754
Pakkauskoko 1 - paino (kg) 0.05kg
Pakkauskoko 4 - leveys (m) 0.80m
Pakkauskoko 4 - pakkaustyyppi Lava
Pakkauskoko 4 - pituus (m) 1.20m
org.mozilla.javascript.Undefined@0 EC002464
ETIM 8.0 Key EC002464
org.mozilla.javascript.Undefined@0 39121721
ETIM 9.0 Key EC002464
