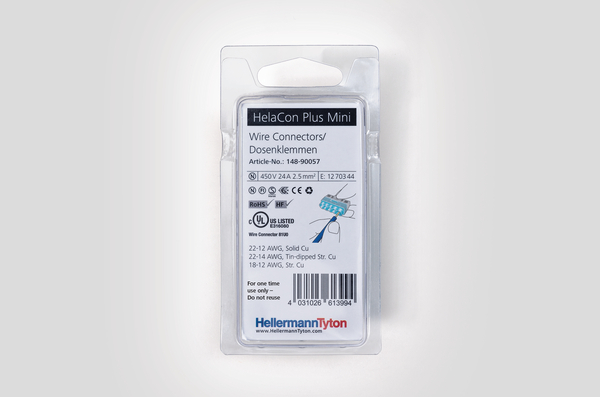

HelaCon Plus Mini rasialiittimet lankamaisille (ML) ja monisäikeisille (MK) johtimille
Nimikenumero 148-90057
| HCPM-5-Blister-PC-BU/CL
|
Yksityiskohdat
- Pitkälle kehitetty rasialiitinsarja kaksoisjousitekniikalla
- Tilaa säästävä 40 % pienempi koko
- Kaksoisjousitekniikka tarjoaa pienen ja asennusta helpottavan johtimen työntövoiman sekä luotettavan liitoksen
- Liittimen läpinäkyvä runko mahdollistaa asennuksen tarkistuksen
- Liittimien värimerkityt etulevyt helpottavat eri napalukujen tunnistamista
- Jokaiselle johtimelle oma asennusaukko ja erilliset kaksoisliitäntäjouset
- Lisäksi liittimissä on erillinen koestusaukko
- 0,5 mm² - 2,5 mm² lankamaisille (ML) ja 1,0 mm² - 2,5 mm² monisäikeisille (MK) johtimille
- Ohjelmassa myös käytännöllinen lajitelmalaatikko (148-90046)
- Lajitelmalaatikko sisältää: 100 kpl HCPM-2, 80 kpl HCPM-3, 60 kpl HCPM-4, 50 kpl HCPM-5, 40 kpl HCPM-6, ja 20 kpl HCPM-8
Muita saman tuoteryhmän tuotteita:
| Käyttöalue | Käyttö kaikkialla sähköasennuksissa, jakorasioissa, ohjauskeskuksissa ja hälytysjärjestelmissä. HelaCon Plus Mini soveltuu lankamaisille (ML) ja monisäikeisille (MK) johtimille. |
| GLOBAL PART DESCRIPTION | HCPM-5-Blister-PC-BU/CL |
| Lyhyt kuvaus (Distribution - BMEcat) | HelaCon Plus Mini rasialiittimet lankamaisille (ML) ja monisäikeisille (MK) johtimille |
| Materiaali | Polykarbonaatti (PC) |
| Napaluku | 5 |
| Pakkaus | 10kpl |
| Pakkaustyyppi | Kartonki |
| Tuoteperhe | HelaCon Plus Mini-sarja |
| Tuoteryhmä | Rasialiittimet, lankamaisille ja monisäikeisille johtimille |
| Tuotetunnus | HCPM-5-Blister |
| Tuotetunnus | 148-90057 |
| Väri | Kirkas (CL), Sininen (BU) |
|
|
| Johdinalue (VDE) | 0,5 - 2,5 mm² lankamainen (ML) ja 1,0 - 2,5 mm² monisäikeinen (MK maks. 7 säikeinen) johdin |
| Johdinalue (cULus) | 22-12 AWG lankamainen kupari / 22-14 AWG tinattu monisäikeinen kupari |
| Johdineristeen kuorintapituus | 11mm |
| Korkeus (H) | 7.7mm |
| Leveys (W) | 23.7mm |
| Maks. nimellisjännite | 450V |
| Maks. nimellisvirta | 24A |
| Paino ilman pakkausta | 0.002673kg |
| Pituus (L) | 16.5mm |
Lataa
| Halogeenivapaa | Kyllä |
| Käyttölämpötila-alue - °C | -30 °C - +85 °C |
| Materiaalin paloluokka | UL94 V0 |
| ROHS Yhdenmukaisuus | Kyllä |
| Spesifikaatiot |
|
| Spesifikaatiot | 2006/65/EC, ANSI/UL 486-A, ANSI/UL 486-B, ANSI/UL 486-C, DIN EN 60998-2-2:2005-03, EN 60998-2-2:2004, ENEC, NF EN 60695-2-10 (2013), NF EN 60695-2-11 (2014) |
| UL filenr. | E316080 |
| Vaaralliset aineet | Ei |
|
|
|
| Alkuperämaa | CN |
| EAN / GTIN | 4031026613994 |
| Pakkauskoko 1 - korkeus (m) | 0.031m |
| Pakkauskoko 1 - leveys (m) | 0.055m |
| Pakkauskoko 1 - lukumäärä | 10 |
| Pakkauskoko 1 - paino (kg) | 0.03673kg |
| Pakkauskoko 1 - pakkaustyyppi | Pakkaus |
| Pakkauskoko 1 - pituus (m) | 0.11m |
| Pakkauskoko 1 - tilavuus | 0.00019m³ |
| Pakkauskoko 2 - korkeus (m) | 0.216m |
| Pakkauskoko 2 - leveys (m) | 0.267m |
| Pakkauskoko 2 - lukumäärä | 1800 |
| Pakkauskoko 2 - paino (kg) | 7.2914kg |
| Pakkauskoko 2 - pakkaustyyppi | Kartonki |
| Pakkauskoko 2 - pituus (m) | 0.3048m |
| Pakkauskoko 2 - tilavuus | 0.0176m³ |
| Pakkauskoko 3 - korkeus (m) | 0.32m |
| Pakkauskoko 3 - leveys (m) | 0.245m |
| Pakkauskoko 3 - lukumäärä | 1800 |
| Pakkauskoko 3 - paino (kg) | 0.342kg |
| Pakkauskoko 3 - pakkaustyyppi | Kartonki |
| Pakkauskoko 3 - pituus (m) | 0.37m |
| Pakkauskoko 3 - tilavuus | 0.029m³ |
| Pakkauskoko 4 - korkeus (m) | 1.1m |
| Pakkauskoko 4 - leveys (m) | 0.8m |
| Pakkauskoko 4 - lukumäärä | 48600 |
| Pakkauskoko 4 - paino (kg) | 30.234kg |
| Pakkauskoko 4 - pakkaustyyppi | Lava |
| Pakkauskoko 4 - pituus (m) | 1.2m |
| Pakkauskoko 4 - tilavuus | 1.056m³ |
| Tullinimike | 85369010 |
